Описание и технические характеристики
Подстанции трансформаторные столбовые типа СТП (СТП) мощностью от 4 до 100 кВА предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6(10) кВ и преобразования ее в электрическую энергию переменного тока частотой 50 Гц напряжением 0,23 или 0,4 кВ.
СТП изготавливаются следующих типов:
однофазные СТП (СТПО), мощностью 4, 10 кВА;
трехфазные СТП (СТП), мощностью от 25 до 100 кВА.
Однофазные СТП используются для снабжения семейных ферм, фермерских хозяйств, садово-огороднических участков, населенных пунктов и других потребителей сельского хозяйства однофазным напряжением 0,23 кВ.
Трехфазные СТП используются для снабжения сельскохозяйственных потребителей, отдельных населенных пунктов, небольших промышленных объектов и других потребителей трехфазным напряжением 0,4 кВ.

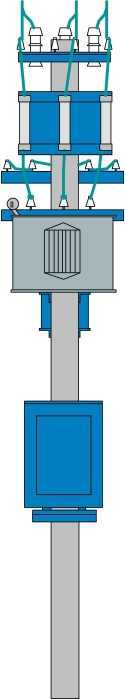

СТП состоит из низковольтного шкафа (РУНН), силового трансформатора, высоковольтных предохранителей, разрядников. Составные части СТП размещаются на опоре линии электропередачи (ЛЭП). Провода, выходящие из шкафа РУНН и служащие для присоединения к воздушным линиям низкого напряжения (НН) и к силовому трансформатору со стороны НН, прокладываются в трубах, закрепленных на опоре.
На задней стенке шкафа РУНН и на баке трансформатора приварены пластины, предназначенные для присоединения к заземляющему устройству.
Уличное освещение управляется автоматически встроенным фотореле.
СТП подключается к ЛЭП 6(10) кВ с помощью разъединителя (двухполюсного для однофазной СТП и трехполюсного для трехфазной СТП), который устанавливается на ближайшей от СТП опоре ЛЭП или непосредственно на одной опоре с СТП.
СТП соответствуют требованиям ГОСТ 14695 и ТУ 3412-005-24366272-2000.
Климатические исполнения и категория размещения – У1 и УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1.
ЗАО «Чебоксарский завод силового электрооборудования «ЭЛЕКТРОСИЛА»
