Описание и технические характеристики

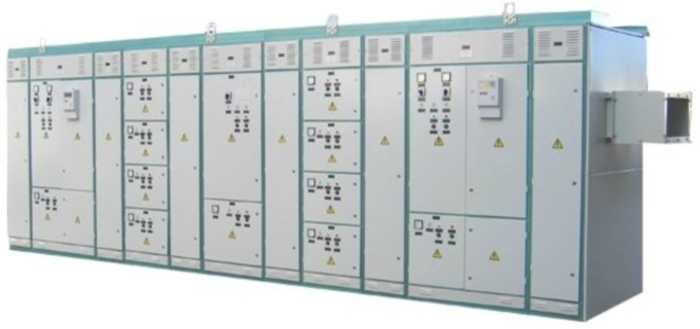

Подстанции трансформаторные комплектные внутренней установки (КТП) предназначены для приёма, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6(10) кВ частотой 50 Гц, применяются в системах электроснабжения:
промышленных, нефтегазодобывающих, газовых, химических, энергетических предприятий – типоисполнение КТПП;
потребителей собственных нужд атомных, тепловых и гидроэлектростанций – типоисполнение КТПСН.
КТП состоит из:
вводного устройства высокого напряжения (УВН);
распределительного устройства низкого напряжения (РУНН);
силовых трансформаторов.
В КТПП с вводом от дизельной электростанции (ДЭС) дополнительно устанавливается шкаф ввода от ДЭС.
УВН состоит из шкафа ввода или камеры КСО-299М и соединительного устройства со стороны высшего напряжения для осуществления механической и электрической связи между шкафом ввода и силовым трансформатором. Коммутация силовой цепи 6(10) кВ осуществляется выключателем нагрузки в шкафу ввода или вакуумным выключателем в камере КСО-299М.
РУНН состоит из шкафов двухстороннего обслуживания и соединительного устройства со стороны низшего напряжения для осуществления механической и электрической связи между вводным шкафом РУНН и силовым трансформатором.
КТПП и КТПСН изготавливаются в соответствии с требованиями ГОСТ 14695, ТУ 3434-001-02917889-2002, ТУ 3414-002-2917889-2002.
Климатическое исполнение и категория размещения – У3 по ГОСТ 15150 и ГОСТ 15543.1.
ЗАО «Чебоксарский завод силового электрооборудования «ЭЛЕКТРОСИЛА»
