Описание и технические характеристики
Подстанции трансформаторные мачтовые (МТП) мощностью от 25 до 250 кВА представляют собой однотрансформаторные подстанции тупикового типа наружной установки и предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6(10) кВ и преобразования ее в электрическую энергию переменного тока частотой 50 Гц напряжением 0,4 кВ.

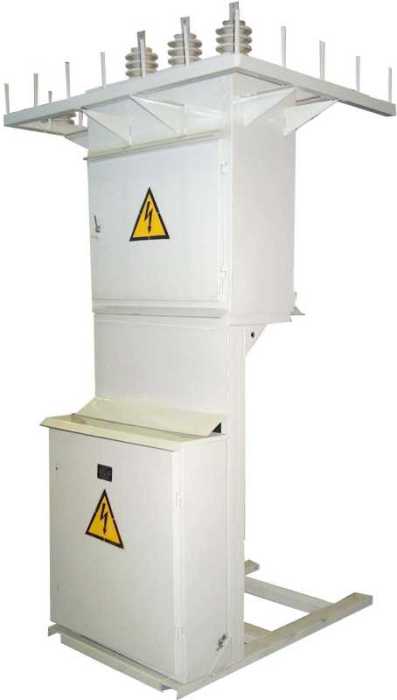

МТП изготавливаются в виде конструкции, содержащей высоковольтный шкаф ввода (УВН), низковольтный шкаф (РУНН) и платформу для установки трансформатора.
На крыше шкафа УВН устанавливаются проходные изоляторы и высоковольтные разрядники. Для исполнения МТП с воздушными выводами в верхней части шкафа УВН расположен кронштейн для установки штыревых низковольтных изоляторов. В шкафу УВН размещены высоковольтные предохранители.
Силовой трансформатор устанавливается открыто и защищен от случайного прикосновения к токоведущим частям и атмосферных осадков кожухом.
Для подключения к воздушным линиям 0,4 кВ в МТП провода прокладываются по наружным стенкам шкафа УВН и защищены коробом.
Уличное освещение управляется автоматически встроенным фотореле.
МТП подключается к линии электропередачи (ЛЭП) 6(10) кВ с помощью разъединителя, который устанавливается на ближайшей от МТП опоре ЛЭП.
МТП транспортируется в полностью собранном виде.
На месте монтажа МТП устанавливается на железобетонных стойках.
МТП соответствуют требованиям ГОСТ 14695 и ТУ 3412-005-24366272-2000.
Климатические исполнения и категория размещения – У1 и УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1.
ЗАО «Чебоксарский завод силового электрооборудования «ЭЛЕКТРОСИЛА»
